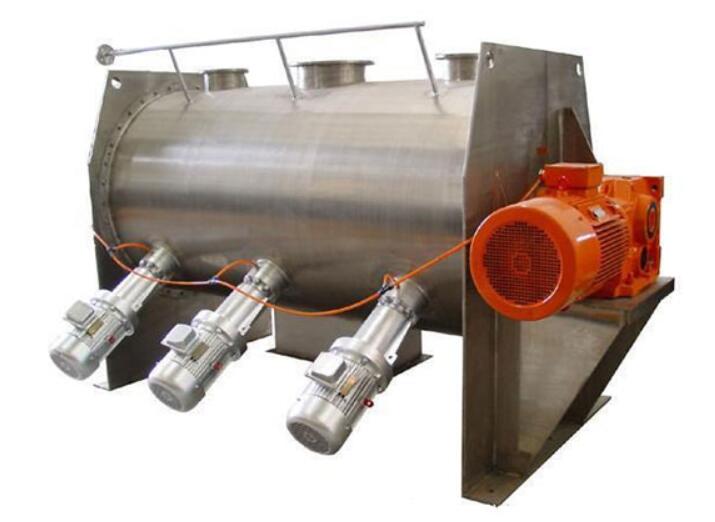

犁刀混合机
关键词：犁刀混合机
所属分类：混合设备
产品概述：犁刀混合机适用于化工、医药、农药、染料、治金、矿山、耐火材料、陶瓷、建材、涂料、食品、饲料等行业的物料混合生产。可进行固-固(粉料与粉料)混合,固液(粉料与液体)混合。
产品详情
图片集锦
产品用途
适用于化工、医药、农药、染料、治金、矿山、耐火材料、陶瓷、建材、涂料、食品、饲料等行业的物料混合生产。可进行固-固(粉料与粉料)混合,固液(粉料与液体)混合。
尤其特别适用于粘性或有凝聚性粉粒体物料的混合,以及粉粒物料中添加较多液体(或糊状物料)的混合。该机具有混合速度快、精度高、无混合盲区、填装系数大、运转平稳、密封操作、无环境污染,使用、维护、修理方便等特点
工作原理
该机型有驱动机构、卧式筒体、犁刀、飞刀四部分组成;物料在犁刀作用下沿筒壁作径向周方湍动,将物料沿梨刀两侧的法线方向抛出,产生离心涡旋运动致使受力的物料三维扩散,并彼此混合,当物料流经飞刀时被高速旋转
的飞刀剪切搅拌并强烈抛散,从而在较短时间内达到均匀混合。能满足固液混合以及造湿粒、干燥等复合工艺;尤其适用于粘性或胶状添剂的混合。
结构特点
1、驱动优势:标准型产品采用直联或皮带轮带动摆线减速机驱动,对于特殊要求采用S、R、K系列硬齿面减速机,直联驱动,提高了该机力矩承载能力和抗冲击能力,结构紧凑,能耗低,性能优越,振动小音低,钢性铸铁箱体,齿轮表面经高频热处理经过精密加工,使用寿命长,确保设备性能的可靠性。轴承选用磙子调心轴承配全封闭轴承座,提高了使用寿命
2、犁刀:筒内均布的犁刀在高速运转时对物料除了轴向分散作用以外还可带动物料沿圆形简体作圆周流动.
3、飞刀:飞刀起到辅助混合和对结块料分散解聚的作用,有多层刀片的飞刀组与电机直连,标准转速一般1440r/min;根据物料特性的差异,飞刀有多种形状和转速选择。
4、轴端密封:轴端密封为填料密封,填料密封、气压填料密封根据物料配置。雾化喷嘴:在飞刀上方可增加雾化喷嘴,实现加液混合,由于此位置物料在飞刀剪切下聚集密度较小,雾化后的液料更容易进入与粉料穿插混合
5、进料结构:进料口可按要求配置观察门:筒侧开的方形门可作为观察和清理之用
6、出料方式:此类型混合机亦可做成连续式混合机,通过调整出料阀的开口大小来控制物料在筒体内的滞留时间,以达到控制混合均匀度的目的。出料结构有手动式、电动式、气动式,根据用户需要配置,如翻板阀、滚筒阀梅花错位阀、蝶阀、插板阀、浆液阀。
适用于化工、医药、农药、染料、治金、矿山、耐火材料、陶瓷、建材、涂料、食品、饲料等行业的物料混合生产。可进行固-固(粉料与粉料)混合,固液(粉料与液体)混合。
尤其特别适用于粘性或有凝聚性粉粒体物料的混合,以及粉粒物料中添加较多液体(或糊状物料)的混合。该机具有混合速度快、精度高、无混合盲区、填装系数大、运转平稳、密封操作、无环境污染,使用、维护、修理方便等特点
工作原理
该机型有驱动机构、卧式筒体、犁刀、飞刀四部分组成;物料在犁刀作用下沿筒壁作径向周方湍动,将物料沿梨刀两侧的法线方向抛出,产生离心涡旋运动致使受力的物料三维扩散,并彼此混合,当物料流经飞刀时被高速旋转
的飞刀剪切搅拌并强烈抛散,从而在较短时间内达到均匀混合。能满足固液混合以及造湿粒、干燥等复合工艺;尤其适用于粘性或胶状添剂的混合。
结构特点
1、驱动优势:标准型产品采用直联或皮带轮带动摆线减速机驱动,对于特殊要求采用S、R、K系列硬齿面减速机,直联驱动,提高了该机力矩承载能力和抗冲击能力,结构紧凑,能耗低,性能优越,振动小音低,钢性铸铁箱体,齿轮表面经高频热处理经过精密加工,使用寿命长,确保设备性能的可靠性。轴承选用磙子调心轴承配全封闭轴承座,提高了使用寿命
2、犁刀:筒内均布的犁刀在高速运转时对物料除了轴向分散作用以外还可带动物料沿圆形简体作圆周流动.
3、飞刀:飞刀起到辅助混合和对结块料分散解聚的作用,有多层刀片的飞刀组与电机直连,标准转速一般1440r/min;根据物料特性的差异,飞刀有多种形状和转速选择。
4、轴端密封:轴端密封为填料密封,填料密封、气压填料密封根据物料配置。雾化喷嘴:在飞刀上方可增加雾化喷嘴,实现加液混合,由于此位置物料在飞刀剪切下聚集密度较小,雾化后的液料更容易进入与粉料穿插混合
5、进料结构:进料口可按要求配置观察门:筒侧开的方形门可作为观察和清理之用
6、出料方式:此类型混合机亦可做成连续式混合机,通过调整出料阀的开口大小来控制物料在筒体内的滞留时间,以达到控制混合均匀度的目的。出料结构有手动式、电动式、气动式,根据用户需要配置,如翻板阀、滚筒阀梅花错位阀、蝶阀、插板阀、浆液阀。
