多层带式干燥机
关键词：多层带式干燥机
所属分类：静态干燥设备
产品概述：简述：该机属厢式结构，厢内设有多层传送带，传送带在厢内循环运动。物料均匀分布在第一层传送带上，通过链条的传动，由第一层网带倒入下一层网带，下层反向交替逐一直落到最后一层网带，此时物料水份也达到烘干要求。空气循环采用逆流工艺，高温低湿空气从干燥机最下层网带向上穿流...
产品详情

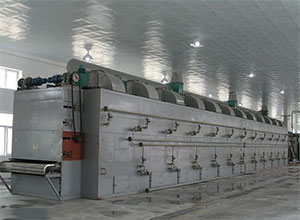

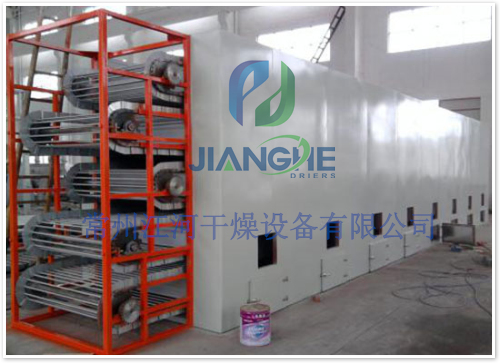

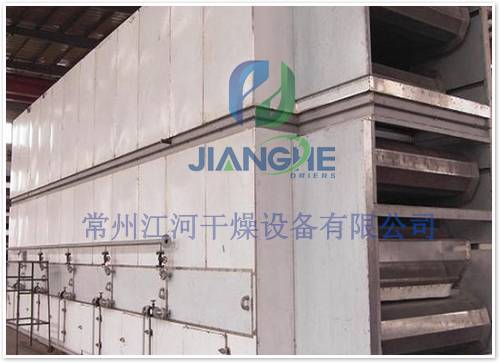

图片集锦
动画演示
概述：
该机属厢式结构，厢内设有多层传送带，传送带在厢内循环运动。物料均匀分布在第一层传送带上，通过链条的传动，由第一层网带倒入下一层网带，下层反向交替逐一直落到最后一层网带，此时物料水份也达到烘干要求。空气循环采用逆流工艺，高温低湿空气从干燥机最下层网带向上穿流，进行传质传热，从而达到去除水份的目的，尾气通过引风机由顶部排出。设备自动化程度高，物料在干燥过程自动翻料，保证物料干燥均匀。劳动强度低，工作环境好，设备维护简单。箱底设计有落料斜板及快开清扫门，便于清理箱内粉料。
技术参数：
| 型号 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-10 |
| 单元数 | 4×3 | 5×3 | 4×3 | 5×3 | 4×3 | 5×3 |
| 带宽(m) | 1.2 | 1.6 | 2.0 | |||
| 干燥段长 (m) | 8×3 | 10×3 | 8×3 | 10×3 | 8×3 | 10×3 |
| 铺料厚(mm) | 10-80 | |||||
| 使用温度 (°C) | 50~150 | |||||
| 蒸汽压力(Mpa) | 0.2~0.8 | |||||
| 蒸汽耗量 (kg/h) | 360~600 | 420~720 | 450~840 | 480-960 | 1510-1080 | 630-1350 |
| 换热面积(m2) | 816 | 1020 | 1056 | 1320 | 1344 | 1680 |
| 干燥强度(kgH2O/h) | 150-450 | 240-650 | 220-600 | 280-750 | 300-600 | 350-850 |
| 风机数量 | 14 | 17 | 14 | 17 | 14 | 17 |
| 风机总功率 (kw) | 30.8 | 32.6 | 30.8 | 32.6 | 54.2 | 56 |
| 设备总功率 (kw) | 35.3 | 37.1 | 35.3 | 37.1 | 58.7 | 60.5 |
| 外形尺寸(L×W×H) | 9.77×2.2×4.7 | 11.7×2.2×4.7 | 9.77×2.6×4.7 | 11.7×2.6×4.7 | 9.77×3.06×4.7 | 11.77×3.06×4.9 |
| 重量(kg) | 4800×3 | 5780×3 | 5400×3 | 6550×3 | 6350×3 | 7800×3 |
